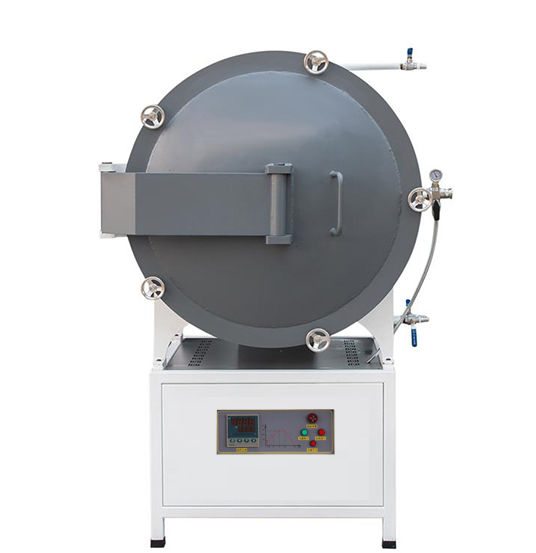

STR ASF80-14真空氣氛燒結爐加熱溫度可達1400℃，真空度可達10-2pa.

該1400度真空氣氛燒結爐為實驗用可控氣氛爐、氣氛保護爐。

1400℃臥式真空氣氛燒結爐具備高真空度、高溫度、高均勻性、高安全性四大核心優勢，適用于多種高端材料的燒結與熱處理工藝。其模塊化設計、智能化控制、易維護結構，使其成為科研院所與高端制造業的常用高溫?zé)Y(jié)爐。

1400℃臥式真空氣氛燒結爐是一種專為高性能材料熱處理設計的高溫設備，采用臥式罐體結構，具備優異的真空密封性和多氣氛適應能力。該設備廣泛應用于航空航天、新能源、電子陶瓷、粉末冶金、醫療器械等領域，適用于燒結、退火、脫脂、晶化等多種工藝。

二、用途

陶瓷材料燒結：如氧化鋁、氮化鋁、氧化鋯等高溫結構陶瓷。

金屬粉末燒結：如鎢、鉬、鉭、鈦等難熔金屬及其合金。

復合材料處理：如碳纖維增強復合材料、金屬基復合材料。

電子元件燒結：如MLCC、LTCC、磁性材料等。

科研實驗：用于新材料開發、相圖研究、晶體生長等。

三、工作原理

該設備基于高溫+真空+可控氣氛三重作用機制：

真空環境：通過機械泵+擴散泵系統，爐內真空度可達 -0.1MPa，有效排除氧氣、水分，防止材料氧化。

可控氣氛：可通入 氮?dú)?、氬氣、氫氣、氧氣、一氧化?等氣體，滿足不同材料燒結需求。

電阻加熱：采用 U型硅碳棒 作為加熱元件，分布于爐膛兩側，確保溫場均勻。

程序控溫：采用 50段可編程溫控系統，支持復雜升溫、恒溫、降溫曲線設定，控溫精度 ±1℃。

四、主要技術參數

電爐名稱：1400℃臥式真空氣氛燒結爐

電爐型號：STR ASF80-14

最高工作溫度：1400℃

長期使用溫度：≤1350℃

爐膛尺寸：寬400×高400×深500mm（可定制）

控溫精度：±1℃

溫場均勻性：±5℃

升溫速率：1～20℃/min（可調）

真空度：≤-0.1MPa（機械泵+擴散泵）

可通氣氛：氮?dú)?、氬氣、氫氣、氧氣、CO 等

加熱元件：硅碳棒（U型，兩側布置）

熱電偶：S型（鉑銠-鉑）

控制方式：觸摸屏+PLC+PID智能控制

電源：380V±10%，50Hz，三相五線制

功率：約15～25kW（視爐膛尺寸）

五、結構特點

臥式罐體結構：

爐膛采用 高純氧化鋁多晶纖維 真空吸附成型，保溫性能優異，節能60%以上。

爐殼為 雙層水冷結構，外殼罐式滿焊，表面溫度 ≤45℃，確保安全運行。

密封系統：

爐門采用 高溫硅膠O型圈+水冷密封結構，確保長期高溫下不漏氣。

爐體設有 進氣口、出氣口、抽真空口，支持多路氣氛切換。

加熱系統：

硅碳棒分布于爐膛 兩側+底部，溫場均勻，壽命長。

自動補償硅碳棒老化帶來的阻值變化，確?？販胤€(wěn)定。

控制系統：

10寸 彩色觸摸屏，支持 中英文界面。

內置 50段程序曲線，支持 USB數據導出+遠程RS485通訊。

具備 超溫、斷偶、過流、過壓、短路、漏電 等多重保護。

安全設計：

爐門設有 行程開關，開門自動斷電。

配備 防爆閥+壓力傳感器，防止?fàn)t內過壓。

可選配 氣體泄漏報警器（用于氫氣等危險氣體）。

六、易損件清單

爐膛：6～24個月（視使用頻率）：建議備2套

硅碳棒：6～12個月（視使用頻率）：建議備2套

熱電偶（S型）：1～2年：高溫老化影響精度

密封圈（硅膠）：6個月：高溫老化需定期更換

門堵/隔熱塞：1年：高溫纖維材料，易碎

真空泵油：1～3個月：需定期更換，防止乳化

七、使用壽命

爐體結構壽命：≥5年（正常使用+定期維護）

加熱元件壽命：6～12個月（連續使用下），該品無易損件

控溫系統壽命：≥3年（電子元件老化周期）

真空系統壽命：≥2年（泵體+閥門+管路維護良好）

八、售后質保

質保期：整機12個月（自驗收合格之日起）

加熱元件：不在質保范圍內（屬易耗品）

響應時間：接到報修后 24小時內響應，72小時內到場

服務內容：免費上門安裝調試、培訓、軟件升級、故障排查

終身服務：質保期后提供 終身技術支持+成本價維修

九、包裝與運輸

小件（如控制器、熱電偶、工具）：木箱+泡沫填充，防震、防潮、防壓

大件（如爐體、真空泵）：簡易包裹+纏繞膜+木托，防雨、防磕碰，適合叉車裝卸

運輸方式：物流專線+保險，可發國內/國際，支持送貨上門

十、使用后注意事項

降溫操作：

嚴禁 高溫開門，需自然降溫至 ≤200℃ 后方可開啟爐門。

建議啟用 風冷系統 加速降溫，但嚴禁用水直接冷卻爐膛。

加熱元件維護：

硅碳棒表面若出現 氧化層脫落、裂紋、彎曲，應立即更換。

更換時需 整組更換，避免新舊混用導致電流不均。

嚴禁在 無氣氛保護 下長時間使用，防止硅碳棒氧化加劇。

真空系統保養：

每次使用后應 抽真空保存，防止?fàn)t膛吸潮。

真空泵油每 3個月檢查一次，乳化或變黑需立即更換。

氣氛使用安全：

使用 氫氣 時必須開啟 氣體報警器+防爆閥，嚴禁泄漏。

使用完畢后應 用惰性氣體吹掃管路，防止殘留反應。

爐膛清潔：

禁止用 水或濕布 清潔爐膛，應用 干燥壓縮空氣 吹掃。

若出現 掉渣、裂紋，應及時修補或更換爐襯。

十一、隨機配件清單

硅碳棒：2支（備用）

S型熱電偶：1支

坩堝鉗：1把

高溫手套：1副

爐門隔熱塞：1塊

操作手冊：1份

保修卡：1份

十二、可選配件（加價選購）

數顯質量流量計（MFC）

氫氣泄漏報警器

無紙記錄儀（帶USB導出）

冷水機（用于爐門水冷循環）
