高溫熱震爐：耐火材料抗熱震性實驗方法(水急冷法)
耐火材料抗熱震性實驗可采用抗熱震性實驗電爐，高溫熱震實驗爐又稱高溫熱震爐。有1100高溫熱震爐、1200度高溫熱震爐、1400度高溫熱震爐、1600度高溫熱震爐。
高溫熱震爐是一種用于材料測試和研究的設備，主要用于模擬高溫環境下材料的熱震性能。它能夠快速加熱和冷卻樣品，以評估材料在極端溫度變化下的物理和化學性質。
1100度低溫熱震爐物料加載可選用夾具、料臺式。1400度高溫熱震爐物料加載為料臺式。冷卻方式可選水冷、風冷。
耐火材料抗熱震性實驗方法(水急冷法)
一、概述抗熱震性測量耐火材料制品在加熱至規定溫度保溫一段時間后，對溫度迅速變化所產
生損傷的抗抵性能的一項指標，即材料經受劇烈的溫度變化而不破壞的性能稱之為抗熱震
性能，其大小是以試樣在保持不破壞的條件下能夠經受的最高溫度來表示之。
二、定義
1.抗熱震性
thermal shock resistance
耐火材料制品對溫度急劇變化所產生破損的抗抵性能。
2.水急冷法
試樣經受急熱后，以 5~35°C 的流動水作為冷卻介質急劇冷卻的方法。
三、原理
在規定的試驗溫度和水冷介質條件下，一定形狀和尺寸的試樣，經受急冷急熱的溫度突變后，通過測量其受熱端面破損程度來確定耐火材料制品的抗熱震性。
爐體結構：爐體由金屬殼體、保溫材料、爐襯、加熱元件及測溫元件所組成。爐襯用高級氧化鋁制品，保溫材料用耐火纖維和輕質磚。
四、儀器設備
1. 采用電加熱爐（可選高溫熱震爐）。爐溫滿足試樣急熱過程。
2. 裝樣區爐溫分布均勻，保證試樣受熱端面任意兩點之間的溫度不大于 15°C，均溫區應足以容納三塊以上試樣同時進行試驗。
3. 電熱偶：采用 S 型熱電偶，且一端應封閉。封閉端距試樣受熱端面保持 10~20mm。(加熱元件用硅碳棒，測溫元件用 S 型鉑銠-10 鉑熱電偶)。
4. 溫度控制儀：1 級。(主要由智能溫控儀及專用可控硅電壓調整觸發板組成)。
5. 流動水槽。至少可容納三塊以上試樣同時可以進行急冷并保證流入與流出水槽水的溫度不大于 10°C。

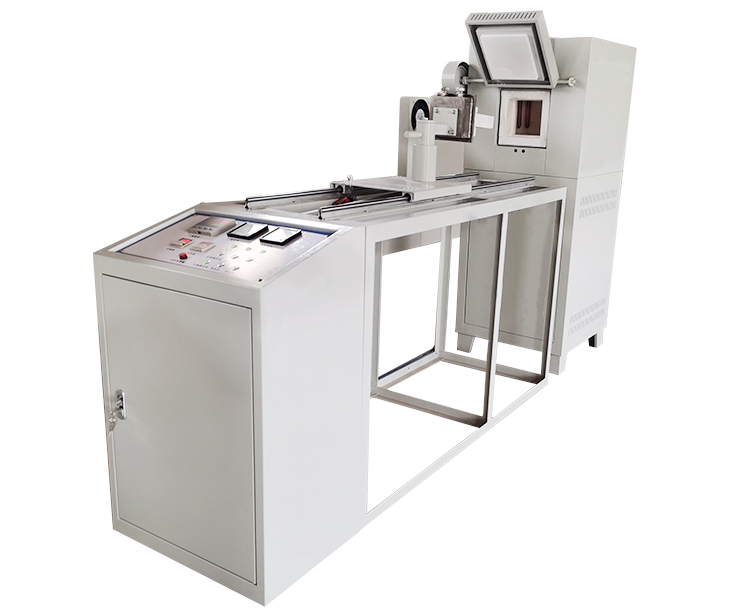

6. 試樣夾持器可用同時可夾持三塊以上試樣并能調節試樣入爐、放入水深度，機械部分主要由送樣機構、試樣夾與軌道架及水槽組成。
主要技術指標：
溫度：1100°C爐膛尺寸：350×300×150mm
升溫速度：0~10°C/min
使用功率：10KVA/380V
水冷法，一個機械手
五、試樣
1. 樣品按國家標準取之。2. 形狀尺寸：采用長 200~230mm，寬 100~150mm，厚 50~100mm 直形磚。
3. 試樣制備，從每塊樣品中各切取或磨取一塊試樣，試樣的受熱端面為制品的工作面，并作很好標記，不得有因制樣而造成的裂紋等缺陷。
六、試驗程序
1.試樣在 110±5°C 或允許的較高溫度下烘干至恒重。(恒量是指相隔一小時的后二次稱量之差不大于前次的 0.1%)。
2. 裝樣：將試樣在試樣夾持器上，一次最多裝 6 塊，試樣之間的距離不小于 10mm，
但試樣不得疊放，要保證試樣 50mm 長一段能夠經受急熱急冷，在試樣夾持部分試樣之間須用厚度大于 10mm 的隔熱材料填充，用方格網測量試樣受熱端面的方格數。
3. 急熱急冷過程：
a. 將加熱爐升至 1100±10°C 保溫 15 分鐘后，迅速將試樣移入爐膛內，受熱端面距爐門內側應為 50±5mm，距發熱體表面不小于 30mm，用隔熱材料及時堵塞試樣及爐門間隙。
b. 試樣入爐后，爐溫降低不大于 50°C，并在 5 分鐘內恢復至 1100°C 并保溫 20 分鐘。
c. 試樣急熱后迅速將其浸入 5~35°C 的流動的水中 50±5mm 深、距水槽底不小于20mm，調節水流量，使流入與流出水槽的水溫不大 10°C。
d. 試樣在水槽中急劇冷卻 3 分鐘后取出，在空氣中放置時間不小于 5 分鐘，急冷時應關閉爐門，使爐溫保持在 1100±10°C 內。
e. 試樣反復熱交替過程，當試樣在空氣中保持 5 分鐘爐溫恢復 1100°C 時即將試樣受熱端移入爐內，反復進行急熱急冷過程直至結束。
七、結果計算及處理
1. 試樣受熱端面破損率的計算，用方格網直接測量。試驗前試樣受熱端面的方格數 A1和破損后的方格數 A2。
按下列公式計算受熱端面破損率： P??= A2/A1* 100%? 。
2. 結果處理：a. 當 P=(50±5)%時稱試樣受熱端面破損一半。
b. 在急冷過程中，試樣受熱端面破損一半時，該次急熱急冷循環作為有效計算。
c. 在試驗過程中，試樣受熱端面受機械磨損或碰撞面破損時，則試驗作廢。
3
八、試驗報告(應包括)
1. 委托部門
2. 試樣名稱及牌號
3. 試樣編號
4. 試驗條件，如 1100°C，水冷
5. 報告熱震性的單值，若受熱端面未破損一半，則需分別報告抗熱震性次數及破損率。
6. 試驗單位與日期。
7. 試驗人員
熱震性檢測是評估材料在急劇溫度變化下抵抗破壞能力的重要方法，廣泛應用于耐火材料、陶瓷材料等領域。
水冷法的熱震條件最為苛刻,空氣急冷法的熱震條件居中,自然冷卻法的熱震條件較為溫和。分別適合測試抗熱震性好、抗熱震性一般和抗熱震性差的耐火材料。
熱震性檢測方法的詳細解析。
一、熱震性檢測方法分類
熱震性檢測方法主要分為三類：水冷法、風冷法及自然冷卻法。
1.水冷法
實驗步驟：將試樣加熱至規定溫度并保溫一段時間后，迅速浸入冷水中進行急冷，隨后取出試樣在空氣中晾干，重復此過程直至試樣破壞或達到預定循環次數。
適用范圍：適用于致密且不與水反應的耐火材料。
評價標準：通過測量熱震后試樣的受熱面破損程度、質量損失率、強度損失率等指標來評價其抗熱震性能。
2.風冷法
實驗步驟：將試樣加熱至規定溫度并保溫后，使用壓縮空氣對試樣進行急冷，通過調整壓縮空氣的流量和壓力來控制冷卻速率。
適用范圍：適用于堿性耐火制品、硅質耐火制品、熔鑄耐火制品等，尤其適用于與水作用或熱震次數少而難以判定抗熱震性優劣的材料。
評價標準：同樣依據熱震后的破損情況、性能變化等指標進行評價。
3.自然冷卻法
實驗步驟：將加熱至規定溫度的試樣放置在空氣中自然冷卻至室溫。
適用范圍：適用于輕質隔熱制品等顯氣孔率較大的耐火材料。
評價標準：通過測量熱震前后的性能變化，如抗折強度、聲速損失率等，來評估其抗熱震性能。
YB/T376.1-1995耐火制品抗熱震性試驗方法（水急冷法）、YB/T376.2-1995耐火制品抗熱震性試驗方法(空氣急冷法）和YB4018-91耐火制品抗熱震試驗方法三個并行標準。
1.YB/T376.1-1995(水急冷法）
①試樣尺寸：長×寬×高=(200~230)mm×(100~150)mm×(50~100)mm的直型磚，實際多采用尺寸230mm×114mm×65mm的標準磚。
2加熱方式：將試樣的一段插入1100℃的電爐內。試樣受熱面距爐門內側50mm,距發熱體表面不小于30mm。試樣入爐后，爐溫降低不得大于50℃，并應在5min內恢復1100℃，接著在1100℃保溫15min。
③冷卻方式：將試樣的熱端浸入5~35℃的流動水中，深度為（50±5)mm,水冷3min,在空氣中晾干5min。如試樣未到破損條件，放入爐中繼續試驗。
④評價標準：試樣熱端面的面積破損達到一半以上所需熱震次數。、
抗熱震高鋁磚
2.YB/T376.2-1995(空氣急冷法）
①試樣尺寸：長×寬×高=114mm×64mm×64mm的長方體。
②加熱方式：試樣放入950℃的電爐內。試樣入爐后，爐溫降低不得大于50℃，應在5min內恢復950℃，在950℃保溫30min并應以一個長面放置，不得疊放。試樣與試樣、試樣與爐壁間距不小于10mm。
③冷卻方式
用壓縮空氣吹5min。壓縮空氣噴嘴要正對試樣噴吹面的對角線交時間5min。壓縮空氣為室溫，不含水滴。噴嘴前壓力為0.1MPa,噴嘴距離試樣噴吹面中心100mm。
④評價標準：冷卻后，以0.3MPa的最大應力對試樣彎曲試驗。如果試樣在0.3MPa彎曲應力的作用下破損，則認為未通過該次熱震。如果試樣經受住了0.3MPa應力的作用，則認為通過該次熱震，試驗反復進行，直至試樣破損或熱震達到預定的次數。
磷酸鹽磚
3. YB4018-91耐火制品抗熱震試驗方法
①試樣尺寸：長×寬×高=230mm×114mm×31mm或230mm×65mm×31mm的長方體。
②加熱方式：使230mm×31mm的一面受熱，以10℃/min的速率加熱試樣到800℃，再以5℃C/min的速率加熱到1000℃，保溫30min。
③冷卻方式：將試樣取出，放在不通風的試樣架上，自然冷卻。
④評價標準：測定試樣經一次熱震前后的抗折強度，以強度衰減率判定抗熱震性的好壞。
