井式氣體滲碳爐
式氣體滲碳爐
井式氣體滲碳爐系周期作業式電爐，額定功率為27~150kw，額定溫度為950°C。
設備應用
井式氣體滲碳爐主要供碳鋼機件或工具進行滲碳、碳氮共滲及碳勢氣氛保護等熱處理工藝。本系列是改進型節能式電爐。由于一體化水冷爐用密封風機，該系列滲碳爐爐溫均勻、升溫快、保溫好 ，工件滲碳速度加快，碳勢氣氛均勻，滲層均勻，在爐壓提高時，亦無任何泄漏，提高了生產效率和滲碳質量。
結構特點
本系列井式氣體滲碳爐系節能式電爐，結構主要由爐體、加熱元件和溫控系統組成。井式氣體滲碳爐爐體外殼由型鋼及鋼板焊接而成，內用超輕質高鋁泡沫磚砌筑成爐膛.保溫層采用硅酸鋁耐火纖維、硅藻土（或蛭石粉）散料結構，以提高爐體保溫性能。
電熱元件安放在擱絲磚上并有電阻絲小鉤使其定位，爐膛內有一耐熱板焊接成爐罐及料筐，爐罐和料筐均采用耐熱鑄鋼件，被處理工件安放在料筐內。
為使被處理工件均勻的與滲碳氣體接觸，在爐蓋上裝有通風機，用來強制氣流循環，使爐內溫度和氣氛均勻。在風扇軸（風機軸）上有一防止漏氣的密封裝置，并采用水冷套密封裝置（冷卻水冷卻）。
爐蓋的升降均有液壓升降機構來完成，升降均由10/25液壓裝置來完成。當需將爐蓋升起時，只要開動液壓裝置，爐蓋即徐徐上升；如需爐蓋下降，只要旋松液壓裝置中內螺紋截止閥，爐蓋即緩緩下降。在升降軸處，有二只限位開關，當爐蓋打開時升降軸上升，下面一個限位開關自動切斷電動風機電源，以免操作發生危險；當爐蓋升足時，上面一個限位自動切斷液壓裝置的電源，以防升降軸頂出油缸發生意外。

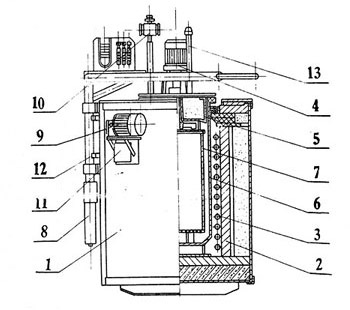

RQ3型井式氣體滲碳爐結構示意圖
1、爐殼 2、爐襯 3、加熱元件 4、通風機構 5、爐蓋 6、爐罐 7、裝料筐 8、液壓機構 9、油泵 10、滴量器 11、油捅 12、行程開關 13、排氣管
本電爐的液體滴入系統裝有可進行三種液體同時滴入的滴量器，并可通過流量計及針形伐控制其流量。還配有冷卻桶，專門供應被處理另件在爐外冷卻之用。在爐蓋上方設有水冷卻式樣管、取氣孔和排氣孔。如與紅外線CO2分析儀配合及改裝，則可進行碳勢自動控制的工藝操作。
精確設計井式氣體滲碳爐的范圍內的設計與創新，加熱源可采用電加熱及。可滿足各個行業和領域大型環件，特大型軸套的氣體滲碳等熱處理加熱之用，井式氣體滲碳爐亦可用作淬火、退火、回火的工藝性加熱等熱處理之用。
井式氣體滲碳爐參數：
|
型號
|
額定功率
KW |
電源
|
額定溫度℃
|
工作室尺寸mm
|
備注
|
|
|
相數
|
電壓V
|
|||||
|
RQJ-25-9
|
25
|
3
|
380
|
950
|
φ300×450
|
?
|
|
RQJ-35-9
|
35
|
3
|
380
|
950
|
φ300×600
|
?
|
|
RQJ-60-9
|
60
|
3
|
380
|
950
|
φ450×600
|
?
|
|
RQJ-75-9
|
75
|
3
|
380
|
950
|
φ450×900
|
?
|
|
RQJ-90-9
|
90
|
3
|
380
|
950
|
φ600×900
|
?
|
|
RQJ-105-9
|
105
|
3
|
380
|
950
|
φ600×1200
|
?
|
